Stazzjon ta’ Ħlas Malajr tal-Arkitettura AC

Ħlas sħiħ fi20-30 Minuti / Iċċarġja kompletament35 EV għal kull Jum ta' stazzjon wieħed

14%effiċjenza ġenerali ogħla / Iċċarġjar mgħaġġel b'input AC ta 'fażi waħda / ROI< 3Snin

Aħna nipprovdu sistemi ta 'ċċarġjar veloċi tal-EV akkoppjati bl-AC għal parkeġġ kummerċjali, depots tal-flotot u siti pubbliċi tal-iċċarġjar. Is-sistema tagħna tal-klassi 120kW tuża arkitettura tal-enerġija AC fuq in-naħa biex twassal iċċarġjar veloċi DC lill-vetturi. Agħżel it-tagħmir tal-iċċarġjar skond il-provvista AC disponibbli, il-vultaġġ u l-kurrent tal-output DC, l-istandard tal-konnettur, id-domanda għall-iċċarġjar simultanju u l-iskeda operattiva. Fejn PV solari jew ħażna ta 'batterija hija inkluża, iċċekkja l-inverter, il-konverżjoni tal-enerġija u l-interfaces tal-ġestjoni tal-enerġija. Ibgħatilna d-dijagramma elettrika tas-sit tiegħek, is-suq tad-destinazzjoni u r-rekwiżiti tal-iċċarġjar għal kwotazzjoni tal-proġett.

Stazzjonijiet kollha tal-Iċċarġjar tal-EV Iċċarġjar Mgħaġġel Mgħaġġel DC Ħażna Kummerċjali tal-Batterija

Itlob Kwotazzjoni tas-Sistema tal-Iċċarġjar →

Karatteristiċi tas-Sistema tal-Iċċarġjar Akkoppjat bl-AC

Prestazzjoni Rapida tal-Iċċarġjar

Is-sistema elenkata ta '120kW hija maħsuba għall-iċċarġjar mgħaġġel DC. Il-qawwa attwali tal-iċċarġjar tal-vettura u l-ħin tas-sessjoni jiddependu fuq il-kundizzjonijiet tal-karozza u tas-sit.

Koordinazzjoni ta' Sorsi ta' Multi-enerġija

Il-PV solari, il-batteriji, l-enerġija tal-grilja u l-ġeneraturi jistgħu jiġu vvalutati fi ħdan disinn tal-ġenb AC, soġġett għal interfaces u kontrolli kompatibbli.

Skjerament tas-Sistema Plug-and-Play

Tagħmir prekonfigurat jista 'jissimplifika l-installazzjoni, iżda l-protezzjoni tal-grilja, l-ittestjar elettriku u l-ikkummissjonar jibqgħu speċifiċi għas-sit.

Integrazzjoni tal-Ħlas ta' Parti 3

Konnettività bbażata fuq OCPP hija deskritta għal din il-firxa tal-prodott. Ikkonferma l-verżjoni tal-protokoll, l-aċċess għan-netwerk u l-kompatibilità tal-pjattaforma tal-ħlas.

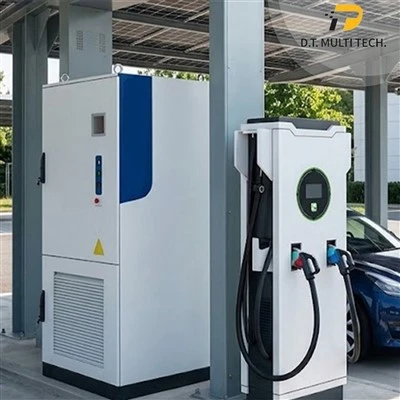

AC Fast Charging Station 120kW
Ħlas sħiħ f'20-30 Minuta
Iċċarġja kompletament 50 EV kull Jum ta 'stazzjon wieħed
Riżors ta 'enerġija multipli
Iċċarġjar veloċi b'input AC b'fażi waħda
ROI< 2.5 Years
Aktar

Arkitettura tas-Sistema

Qawwa Akkoppjata AC, Output Mgħaġġel tal-Iċċarġjar DC

Sit tal-iċċarġjar akkoppjat mal-AC jġib sorsi tal-enerġija fuq sistema elettrika komuni fuq in-naħa tal-AC. Il-ċarġer veloċi mbagħad jikkonverti l-enerġija disponibbli f'output DC regolat għall-vettura. Dan huwa differenti minn punt ordinarju tal-iċċarġjar AC, li jiddependi fuq iċ-ċarġer abbord tal-vettura.

Grid & Distribuzzjoni AC

Stabbilixxi l-vultaġġ disponibbli, fażi, kapaċità tat-transformer, switchgear u limiti ta 'interkonnessjoni.

PV & Ħażna tal-Enerġija

Ikkonnettja sistemi ta 'ġenerazzjoni jew batteriji permezz ta' inverters u kontrolli kompatibbli fejn meħtieġ.

Ċarġer veloċi DC

Qabbel il-qawwa tal-ħruġ tal-ċarġer, il-vultaġġ u l-kurrent mal-vetturi u l-provvista tas-sit disponibbli.

Kontrolli tas-Sit

Ikkoordina l-limiti tat-tagħbija, il-monitoraġġ, l-awtentikazzjoni u r-rekwiżiti tal-pjattaforma tal-ħlas.

Tqabbil tal-Arkitettura

Sistemi Akkoppjati AC, Sistemi Akkoppjati DC u Punti ta 'Charge AC

Tip tas-Sistema	Arranġament tal-Enerġija	Iċċarġjar tal-Vettura	Deċiżjoni tal-Proġett
Iċċarġjar Mgħaġġel Mgħaġġel AC	Grid, inverter PV u PCS tal-batterija jistgħu jgħaqqdu fuq sistema AC-side.	Ċarġer veloċi DC jipprovdi output DC kontrollat lill-vettura.	Iċċekkja l-istadji tal-konverżjoni, il-kapaċità tal-grilja, l-EMS u l-interfaces tat-tagħmir.
Iċċarġjar Mgħaġġel Mgħaġġel DC	Komponenti kompatibbli PV, ħażna u ċarġer jgħaqqdu permezz ta 'arkitettura DC-side.	L-iċċarġjar DC huwa pprovdut permezz ta 'arranġament ta' konverżjoni u kontroll tal-enerġija adattat.	Iċċekkja d-disinn tal-bus DC, il-kompatibilità tal-vultaġġ u l-protezzjoni.
Punt ta' Ċarġ AC konvenzjonali	Il-punt tal-iċċarġjar jipprovdi elettriku AC lill-vettura.	Il-ċarġer abbord tal-vettura jikkonverti AC għal DC.	Iċċekkja l-klassifikazzjoni tal-ċarġer abbord, il-ħin tal-waqfa, il-konnettur u l-provvista tal-bini.

Qabbel tagħnaPure DC Iċċarġjar Mgħaġġelfirxa meta tagħżel konfigurazzjoni ta 'ċċarġjar differenti.

Għażla Teknika

120kW Iċċarġjar Mgħaġġel: Speċifikazzjonijiet Ewlenin

Għal installazzjoni ta 'ċċarġjar veloċi ta' 120kW, ikkonferma l-provvista AC tas-sit, il-firxa tal-output DC, ir-rekwiżiti tal-konnettur u kwalunkwe konfigurazzjoni tal-ħażna tal-batterija qabel tordna.

Parametru	X'għandek tikkonferma	Għaliex Jgħodd
Qawwa tal-Iċċarġjar DC	Prodott nominali 120kW; vultaġġ tal-ħruġ, kurrent u tnaqqis tal-qawwa skond il-mudell	L-aċċettazzjoni tal-vettura u l-envelop tal-ħruġ tal-ċarġer jiddeterminaw il-qawwa mogħtija.
Input AC	Il-fażi, il-vultaġġ, il-frekwenza, il-kurrent massimu tad-dħul u d-domanda tal-grilja permissibbli	Ivverifika l-kundizzjonijiet tad-dħul tal-grilja qabel tippjana l-provvista u l-protezzjoni.
Ħwienet tal-Iċċarġjar	Kwantità tal-konnettur, standard ta 'plagg reġjonali u kondiviżjoni simultanja tal-enerġija	Kw nominali totali jista' jinqasam bejn il-vetturi.
Integrazzjoni tal-batterija	Jekk il-ħażna hijiex inkluża; kWh użabbli, PCS kW, limiti ta' recharge u interfaces BMS	Ivverifika l-kapaċità u l-qawwa tal-batterija għall-konfigurazzjoni speċifika.
Inputs Solari / Ġeneratur	Kompatibilità tal-inverter PV, konnessjoni tal-ġeneratur, kontrolli ta 'trasferiment u protezzjonijiet	Is-sorsi tal-enerġija jeħtieġu interfaces inġinerija u swiċċijiet xierqa tas-sit.
Monitoraġġ u Ħlasijiet	Verżjoni OCPP, konnettività, awtentikazzjoni tal-kont u pjattaforma tal-ħlas	Iċċekkja l-firmware tal-ċarġer preċiż u l-konnessjoni backend maħsuba.
Protezzjoni tas-Sit	Protezzjoni ta 'kurrent żejjed, ertjar, waqfien ta' emerġenza, protezzjoni minn surge u klassifikazzjoni tal-għeluq	Ir-rekwiżiti jiddependu fuq is-suq tad-disinn u l-installazzjoni tal-elettriku.
Dokumenti tal-Proġett	Datasheet tal-mudell, dijagrammi tal-wajers, fajls ta 'konformità u struzzjonijiet ta' kummissjonar	Id-dokumentazzjoni teħtieġ li taqbel mal-ċarġer eżatt u d-destinazzjoni.

Applikazzjonijiet għal Proġetti

Applikazzjonijiet għall-Iċċarġjar Mgħaġġel Akkoppjati bl-AC

Depożiti tal-Iċċarġjar tal-Flotta

Iċċekkja l-iskedi tar-ritorn tal-vettura, id-domanda għall-iċċarġjar simultanju u l-limiti tal-konnessjoni tal-grilja qabel tagħżel il-kwantità jew il-ħażna tal-ċarġer.

Parkeġġ Kummerċjali

Ippjana madwar il-ħin ta' waqfa disponibbli, il-firxa tal-kejbil, id-distribuzzjoni elettrika u l-pjattaforma operattiva użata mis-sit.

Siti tal-Iċċarġjar tal-Ħażna Solari

Evalwa l-produzzjoni PV, l-enerġija tal-batterija u l-enerġija użabbli, il-ġestjoni tat-tagħbija u l-quċċati tal-iċċarġjar flimkien mad-disinn tad-distribuzzjoni AC.

Akkwist ta' Proġett

Ħtiġijiet tal-Proġett tal-Iċċarġjar Mgħaġġel

Iddeskrivi d-Domanda

Ipprovdi tipi ta 'vetturi, rekwiżiti ta' enerġija ta 'kuljum u sessjonijiet ta' ċċarġjar simultanji.

Ikkonferma AC Supply

Aqsam id-dijagramma elettrika b'linja waħda, il-kapaċità tal-provvista u kwalunkwe disinn PV jew BESS.

Reviżjoni Interfaces

Iċċekkja l-outputs DC, konnetturi, OCPP, protezzjoni u ċertifikati meħtieġa skond il-mudell.

Finalizza Skop

Ikkonferma l-lista tat-tagħmir, l-ippakkjar, it-termini tal-garanzija, id-dokumenti u l-iskeda tal-kunsinna.

Tagħmir Relatat

Ċarġers EV Relatati u Ħażna tal-Batterija

Mistoqsijiet tax-Xerrej

FAQ dwar l-Iċċarġjar Mgħaġġel tal-Arkitettura AC

Dan huwa ċarġer AC jew sistema ta 'ċċarġjar veloċi DC? +

Hija arkitettura tas-sistema AC-side b'iċċarġjar veloċi DC konsenjat lill-vettura. M'għandux jiġi konfuż ma 'wallbox AC konvenzjonali, fejn iċ-ċarġer abbord tal-vettura jieħu ħsieb il-konverżjoni.
Liema input AC huwa meħtieġ għal sistema ta 'ċċarġjar veloċi ta' 120kW? +

L-input AC meħtieġ jiddependi fuq il-konfigurazzjoni tal-ċarġer, il-kapaċità tal-grilja u jekk il-ħażna tal-batterija tikkontribwixxix għall-output DC. Ikkonferma l-vultaġġ AC nominali, il-fażi, il-kurrent massimu tad-dħul u l-limiti tal-qawwa kontra l-ispeċifikazzjonijiet elettriċi tal-mudell qabel ma tfassal il-konnessjoni tas-sit.
X'jiddetermina l-ħin tal-iċċarġjar fi stazzjon ta '120kW? +

Il-ħin tal-iċċarġjar jiddependi fuq il-kapaċità tal-batterija tal-vettura, l-istat tal-ħlas, il-kurva tal-iċċarġjar, it-temperatura u l-qawwa tal-iċċarġjar aċċettata. Il-kondiviżjoni tal-enerġija bejn il-ħwienet u l-limiti tas-sit tista' wkoll tnaqqas l-enerġija mogħtija.
Kull sistema tal-iċċarġjar akkoppjat bl-AC tinkludi l-ħażna tal-batterija? +

Mhux bilfors. L-inklużjoni tal-ħażna u l-kapaċità jiddependu fuq il-konfigurazzjoni kkwotata. Ikkonferma l-enerġija użabbli tal-batterija, l-enerġija tal-PCS, is-sorsi tal-iċċarġjar mill-ġdid u r-rekwiżiti ta 'protezzjoni qabel ma tordna.
Jistgħu l-PV solari, l-enerġija tal-grilja u l-ġeneraturi kollha jfornu l-istazzjon tal-iċċarġjar? +

Grid, PV u sorsi tal-ġeneratur jeħtieġu konverżjoni tal-enerġija kompatibbli, swiċċjar u protezzjoni elettrika. Ikkonferma l-interfaces tas-sors disponibbli u l-funzjonijiet ta 'kontroll għall-konfigurazzjoni eżatta tas-sistema.
Jista 'l-ċarġer jgħaqqad mal-pjattaforma ta' ħlas u OCPP tagħna? +

Il-kompatibilità OCPP tiddependi fuq il-mudell tal-ċarġer, il-verżjoni tal-protokoll, il-firmware u l-backend tan-netwerk tal-iċċarġjar. Il-funzjonijiet tal-ħlas għandhom jiġu vverifikati bil-pjattaforma maħsuba.
X'informazzjoni għandek bżonn biex tikkwota proġett ta 'ċċarġjar mgħaġġel ta' l-arkitettura AC? +

Ibgħat il-pajjiż, input tal-grilja u kVA disponibbli, konnetturi tal-vettura, qawwa tal-iċċarġjar meħtieġa, numru ta 'ħwienet, skeda operattiva, ambitu PV jew batterija, rekwiżiti tas-softwer, kwantità u tpinġijiet tas-sit.

Kwotazzjoni tal-Proġett

Itlob Kwotazzjoni ta' Iċċarġjar Mgħaġġel ta' EV Akkoppjat AC

Ibgħat is-sit tiegħek u r-rekwiżiti tal-iċċarġjar sabiex inkunu nistgħu niddiskutu konfigurazzjoni xierqa tat-tagħmir u ambitu tad-dokumentazzjoni.

Suq tad-destinazzjoni u indirizz tal-installazzjoni
Provvista AC disponibbli, fażi, vultaġġ u kVA
Tipi ta 'vetturi, standards ta' konnettur u ħwienet
Target DC iċċarġjar qawwa u profil tat-tagħbija
PV, batterija, ġeneratur jew ħtiġijiet ta 'integrazzjoni tal-grilja
OCPP, pjattaforma ta' ħlas u monitoraġġ
Rekwiżiti ta' kwantità, dokumentazzjoni u kunsinna

Ibgħat id-Dettalji tal-Proġett tal-Iċċarġjar Tiegħek

Jekk jogħġbok inkludi l-provvista AC, l-enerġija tal-ċarġer DC, ir-rekwiżiti tal-konnettur, id-domanda tal-vettura, it-tagħmir PV jew tal-batterija mhux obbligatorju, il-pajjiż tad-destinazzjoni u l-kwantità. Ehmeż dijagrammi tas-sit jekk disponibbli.
